وصف المنتجات

إن الحلقات الاحتياطية PEEK الخاصة بأسفل البئر عبارة عن مكونات مانعة للتسرب عالية الأداء لتطبيقات قاع البئر التي تعوض التقلبات الكبيرة في درجات الحرارة. يسمح استخدام الحلقة الاحتياطية باستخدام الحلقة O في تطبيقات الضغط العالي.

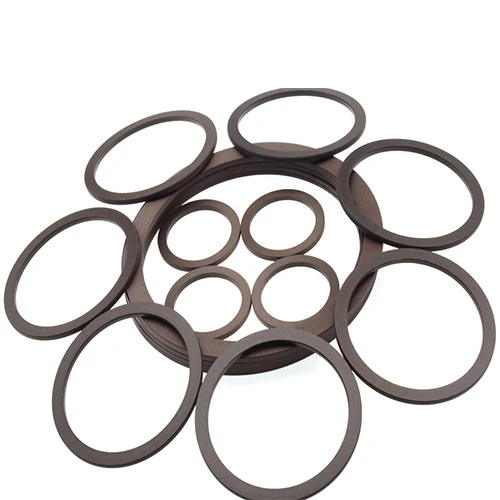

Downhole-PEEK-Back-up-Rings

حلول ختم النفط والغاز

يمكن أن تكون مادة الحلقة الاحتياطية عبارة عن نظرة خاطفة أو PTFE معدلة. تم تصميم حلقات النسخ الاحتياطي PEEK™ لمنع البثق في أنظمة الختم الدائرية المطاطية.

مزايا الحلقات الاحتياطية في قاع البئر

1. يمنع قذف الحلقة O.
2. يطيل عمر خدمة الحلقة O.
3. يسمح باستخدام الحلقات الدائرية في تطبيقات الضغط العالي، حيث تكون هناك حاجة إلى فجوات بثق أكبر وحيث توجد حركات ترددية أو دوارة.
4. متوافق مع جميع الوسائط والغازات تقريبًا.

ظروف العمل
نطاق درجة الحرارة	ضغط	واسطة
أقل من أو يساوي 350 درجة فهرنهايت	أقل من أو يساوي 10000PSI	متوافق مع جميع الوسائط والغازات تقريبًا

الوظيفة والتصميم

تتمثل الوظيفة الرئيسية لحلقات PEEK الاحتياطية في دعم وحماية الحلقات O ومنعها من الانبثاق في تطبيقات الضغط العالي.

تم تصميم هذه الحلقات الاحتياطية لإغلاق فجوة البثق في نظام الختم ومنع بثق الحلقة O تحت الضغط.

تحتوي حلقات PEEK الاحتياطية عادةً على مقطع عرضي مستطيل ويتم تثبيتها في الأخدود مع الختم المطاطي.

الحجم القياسي للحلقة الاحتياطية (المعيار الأمريكي AS 568)

النسخ الاحتياطي حجم الخاتم	القياسات بالملليمتر
النسخ الاحتياطي حجم الخاتم	بطاقة تعريف	نبر ±	كم ±	W	T	A	R
9-102	1.96	0.13	+0.13/-0.13	2.18	1.28	1.14	3.28
9-103	2.77	0.13	+0.13/-0.14	2.18	1.28	1.14	3.28
9-104	3.56	0.13	+0.13/-0.14	2.18	1.28	1.14	3.28
9-105	4.34	0.13	+0.13/-0.14	2.18	1.28	1.14	3.28
9-106	5.13	0.13	+0.13/-0.14	2.18	1.28	1.14	3.28
9-107	5.94	0.13	+0.13/-0.14	2.18	1.28	1.14	3.28
9-108	6.73	0.13	+0.13/-0.15	2.18	1.28	1.14	3.28
9-109	8.31	0.13	+0.13/-0.15	2.18	1.28	1.14	3.28
9-110	9.91	0.13	+0.13/-0.16	2.18	1.28	1.14	3.28
9-111	11.48	0.13	+0.13/-0.16	2.18	1.28	1.14	3.28
9-112	13.08	0.13	+0.13/-0.17	2.18	1.28	1.14	3.28
9-113	14.66	0.18	+0.18/-0.22	2.18	1.28	1.14	3.28
9-114	16.26	0.23	+0.23/-0.28	2.18	1.28	1.14	3.28
9-115	17.83	0.23	+0.23/-0.28	2.18	1.28	1.14	3.28
9-116	19.43	0.23	+0.23/-0.29	2.18	1.28	1.14	3.28
9-117	21.11	0.25	+0.25/-0.32	2.18	1.28	1.14	3.28
9-118	22.68	0.25	+0.25/-0.32	2.18	1.28	1.14	3.28
9-119	24.28	0.25	+0.25/-0.33	2.18	1.28	1.14	3.28
9-120	25.86	0.25	+0.25/-0.33	2.18	1.28	1.14	3.28
9-121	27.46	0.25	+0.25/-0.34	2.18	1.28	1.14	3.28
9-122	29.03	0.25	+0.25/-0.34	2.18	1.28	1.14	3.28
9-123	30.63	0.30	+0.3/-0.4	2.18	1.28	1.14	3.28
9-124	32.21	0.30	+0.3/-0.4	2.18	1.28	1.14	3.28
